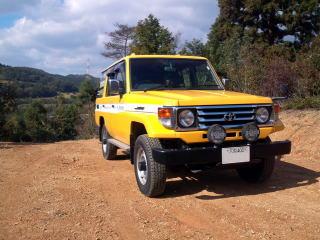

| ランクル７０（ＫＧ－ＨＺＪ７６Ｖ）のナビの更新 |
 |

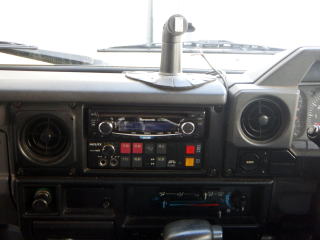

弊社のデモカーのランクル７６ですがこれまでナビはポータブルでした。
２ＤＩＮのうち１つはオーディオ。
もう一つはパトランプの制御用でした。 |
 |

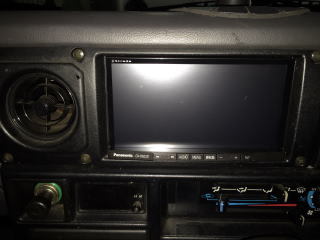

これを最新型のナビに更新します。

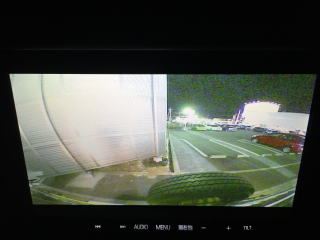

ついでにリアカメラを追加することにします。
ミラーも考えましたがカメラの方が良いかな？というミーハーな発想です。
ということでオーディオを引っ張り出すと・・・ |
 |

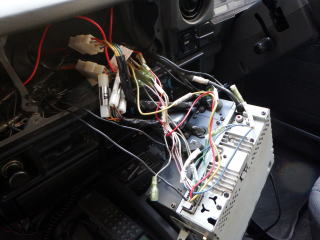

配線の束です。
めげずにナビを確認します。 |
 |

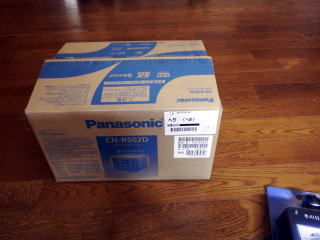

ナビはパナソニックの
『ＣＮ－ＲＳ０２Ｄ』
です。
奮発しました。
部品共販さんの販促のおかげで思ったよりもリーズナブルに購入できました。
トヨタ車用の変換コネクターも用意していたのですがいざ繋ぐとなると・・・
最近の車には標準でありそうな車速、リバース、サイドブレーキの信号線を１つにまとめたカプラーがランクル７０（ＫＧ－ＨＺＪ７６Ｖ）にはありません。
大手のナビメーカーを参考にしてみますが『ランクル７０は対象外です』とされているところも多くありました。
ですがキッチリ車速センサーを繋げてバッチリなナビゲーション機能が欲しい！！！
対象外と言われても２ＤＩＮのスペースはあるし繋げない訳はないので強行します。
トヨタ純正の配線図集を参考にＥＣＵから車速線を、リアブレーキランプへのハーネスから分岐してリバース線を、サイドブレーキスイッチからサイドブレーキ線を自力で引いて解決しました。 |
 |

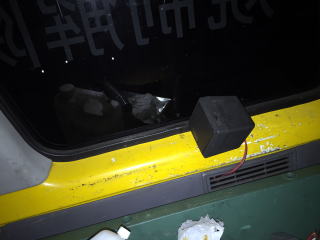

ついでにリアスピーカーも増設しました。
家の音響システム用で余っていた小型スピーカーです。
パソコン音源で有名なＣＲＥＡＴＩＶＥ製です。 |
